「3形2種」とは何ですか？

2種六角ナットに球状のキャップを溶着したものを「3形2種」と呼びます。通常流通している袋ナットはこの3形2種を指すことが一般的です。

袋ナットの「形」による違いは？

1形は六角部とキャップ部が一体型でねじの逃げみぞがないもの、2形は一体型でねじの逃げみぞがあるもの、3形は六角部とキャップ部を溶接したものです。一体型はキャップ外れがなく高強度ですが、安価な3形が圧倒的に流通しています。

袋ナットは、ナットの片面がドーム状のキャップで覆われている締結部品です。ねじの端部が露出しないため、安全性の向上や外観の美化、ねじ山の保護など、さまざまな用途で使用されています。

袋ナット（キャップナット）は、ナットの片面がドーム状のキャップで覆われている締結部品です。ねじの端部が露出しないため、安全性の向上や外観の美化、ねじ山の保護など、様々な用途で使用されています。

下記の様にナットにも種類があります。

通常品の袋ナットとは2種六角ナットに対し球状のキャップを溶着した物です。これを「3形2種」と呼びます。
通常流通している袋ナットとは、この3形2種を指すことが一般的です。

※一体型（1形・2形）は袋ナット形状に成型し、ネジ部を切削するものです。キャップ外れが無く高強度ですが、コストがかかります。3形の強度は通常使用には充分なので、安価な3形が圧倒的に流通しています。

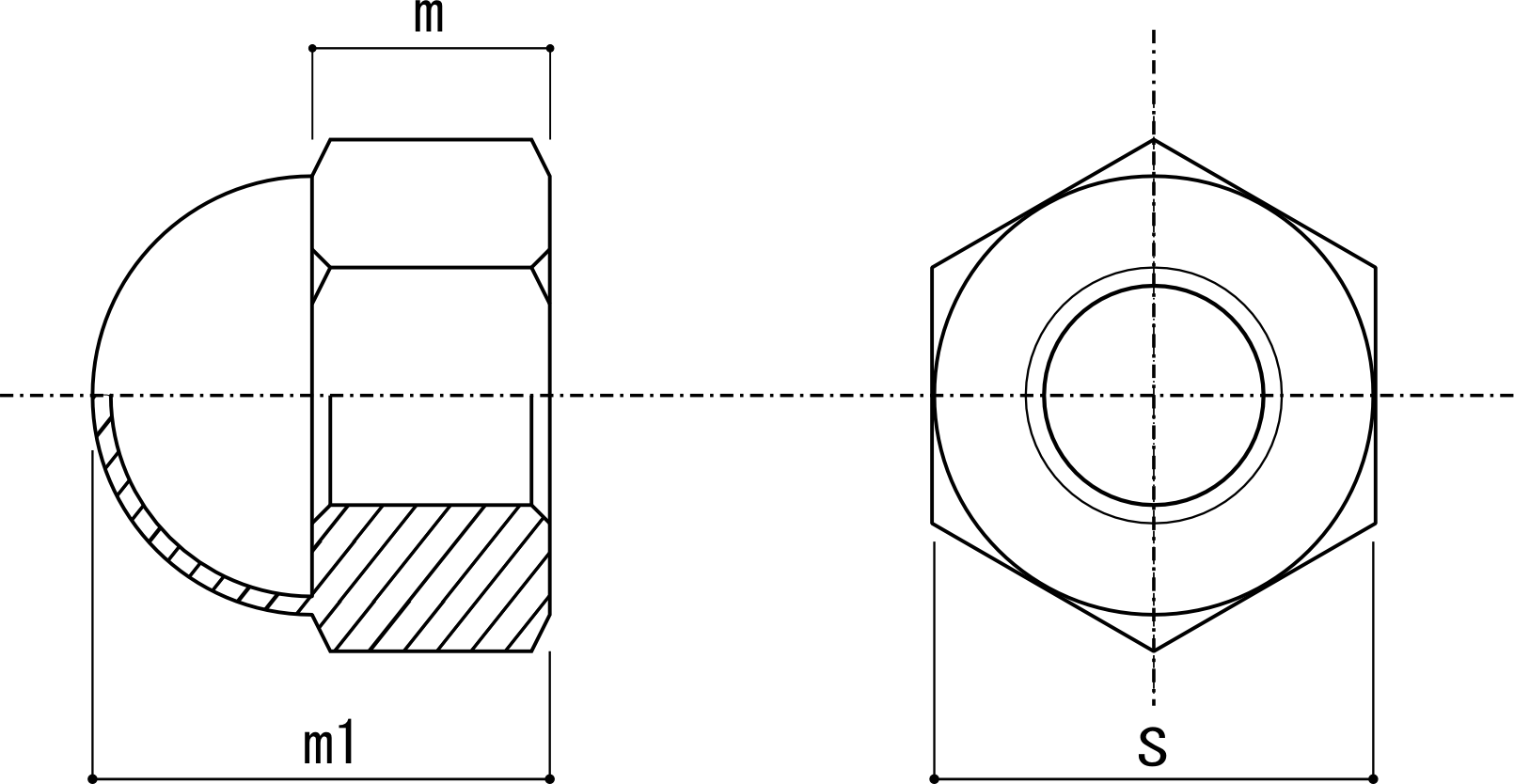

ねじの呼び	全高(m1)	許容差	ナット高(m)	許容差	二面幅(S)	許容差
M4	6.2	±0.25	3.2	0 -0.3	7	0 -0.2
M5	7.5		4		8
M6	9.5		5		10
M8	12.5	±0.3	6.5	0 -0.36	13	0 -0.25
M10	15.5		8		17	0 -0.25
M12	18.5		10		19	0 -0.35
M14	21.0		11	0 -0.43	22
M16	24	±0.4	13		24
M18	27		15		27
M20	29		16		30
M22	32.5		18		32	0 -0.4
M24	35.5		19	0 -0.52	36	0 -0.4

※上記の規格表は通常流通品（メートルねじ）のみです。
そのほかにも3種のナットや小型ナット、ウィット（インチねじ）等があります。
当社が対応するサイズ・材質は製品ラインナップをご覧ください。
