製品ラインナップ
サイズ |
ピッチ |
寸法 |
M3 |
0.5 |
5.5×2.4×5.5 |
M4 |
0.7 |
7×3.2×6.2 |
M5 |
0.8 |
8×4×7.5 |
M6 |
1.0 |
10×5×9.5 |
M8 |
1.25 |
13×6.5×12.5 |
M10 |
1.5 |
17×8×15.5 |
M12 |
1.75 |
19×10×18.5 |
(M14) |
2.0 |
22×11×21 |
M16 |
2.0 |
24×13×24 |
(M18) |
2.5 |
27×15×27 |
M20 |
2.5 |
30×16×29 |
(M22) |
2.5 |
32×18×32.5 |
(M24) |
3.0 |
36×19×35.5 |
W1/4 |
20山 |
10×5×9.5 |
W5/16 |
18山 |
14×6.5×13 |
W3/8 |
14山 |
17×8×15.5 |
W1/2 |
12山 |
21×10×19.5 |
W5/8 |
11山 |
26×13×25 |
W3/4 |
10山 |
32×16×30.5 |
※( )サイズは受注生産です。弊社担当までお問い合わせ下さい。
サイズ |
ピッチ |
寸法 |
M3 |
0.5 |
5.5×2.4×5.5 |
M4 |
0.7 |
7×3.2×6.2 |
M5 |
0.8 |
8×4×7.5 |
M6 |
1.0 |
10×5×9.5 |
M8 |
1.25 |
13×6.5×12.5 |
M10 |
1.5 |
17×8×15.5 |
1.25 |
M12 |
1.75 |
19×10×18.5 |
1.5 |
M14 |
2.0 |
22×11×21 |
1.75 |
M16 |
2.0 |
24×13×24 |
1.5 |
M18 |
2.5 |
27×15×27 |
M20 |
2.5 |
30×16×29 |
M22 |
2.5 |
32×18×32.5 |
M24 |
3.0 |
36×19×35.5 |
W1/4 |
20山 |
10×5×9.5 |
W5/16 |
18山 |
14×6.5×13 |
W3/8 |
14山 |
17×8×15.5 |
W1/2 |
12山 |
21×10×19.5 |
W5/8 |
11山 |
26×13×25 |
W3/4 |
10山 |
32×16×30.5 |

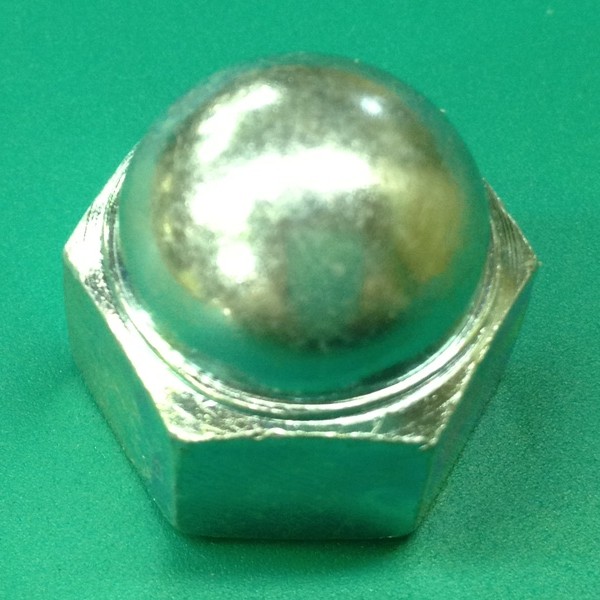

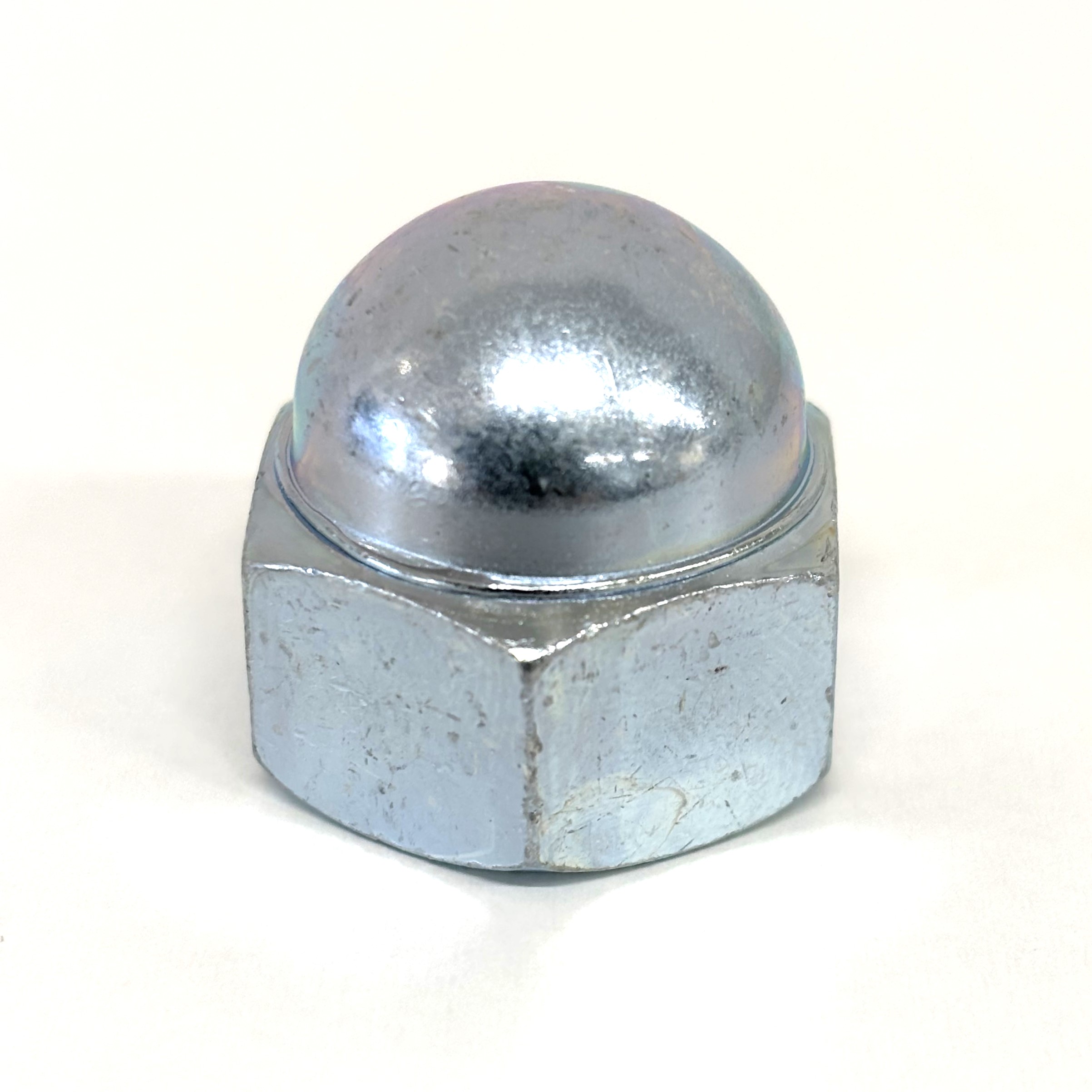

写真はユニクロメート処理品

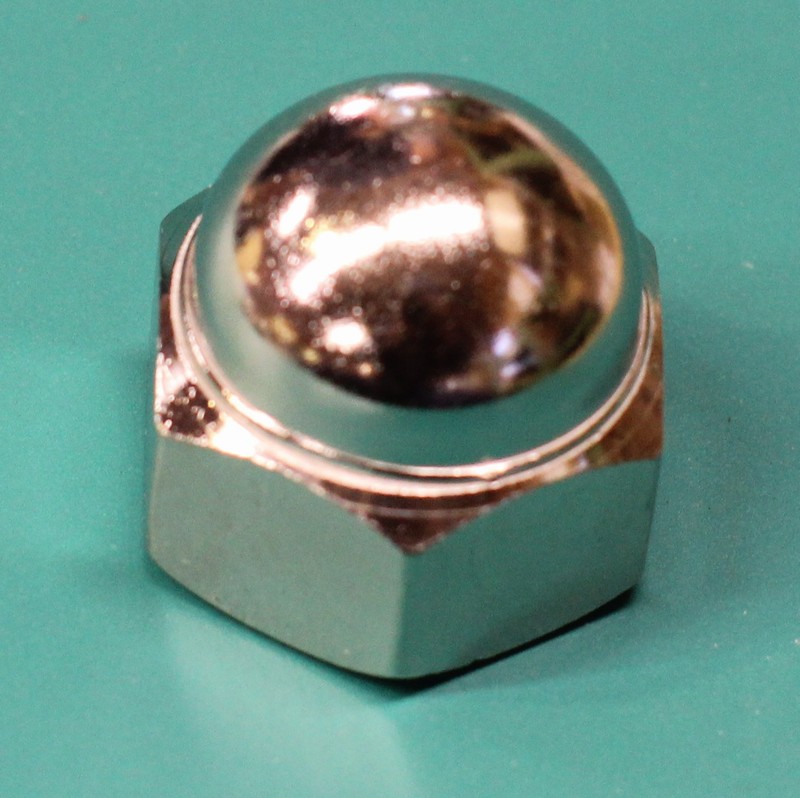

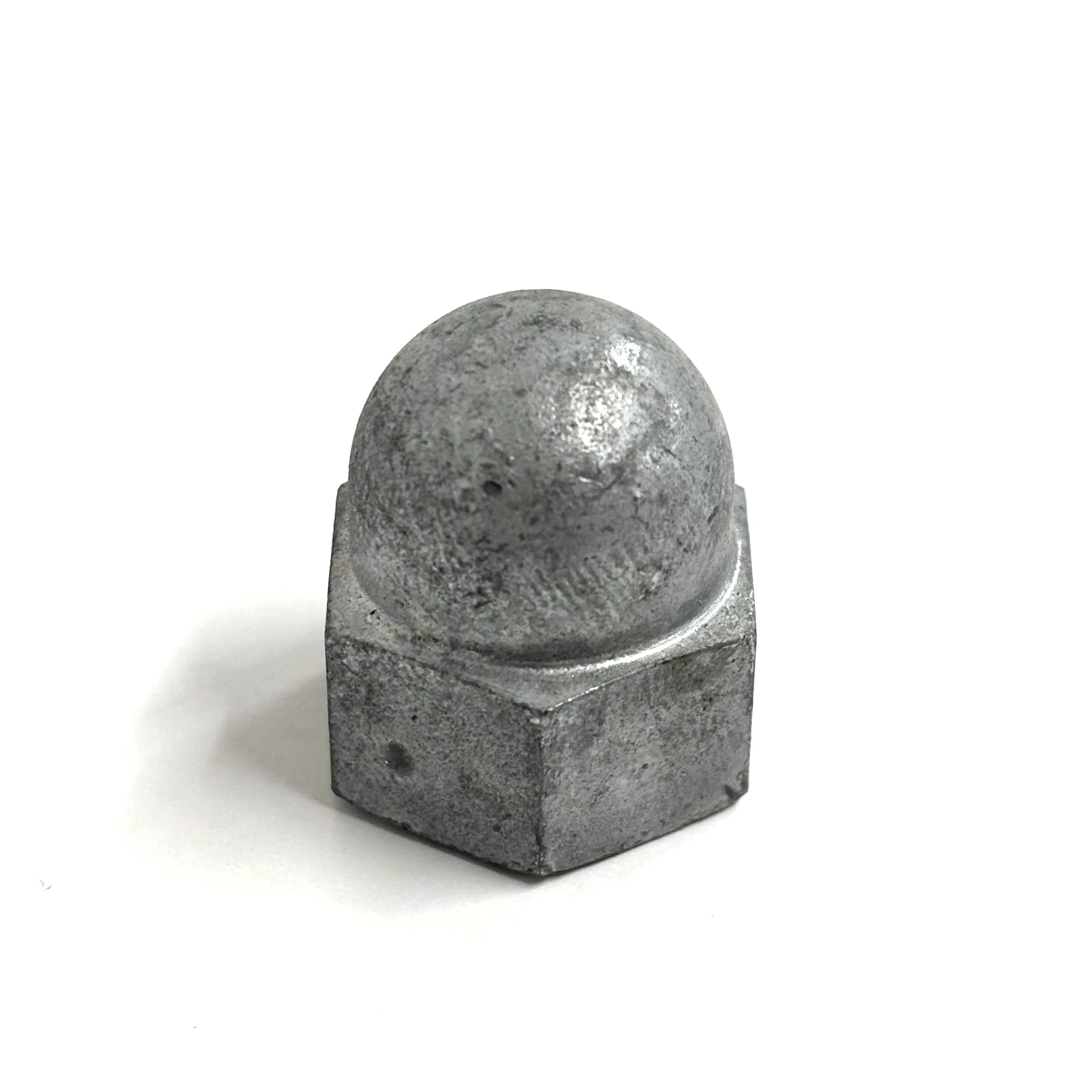

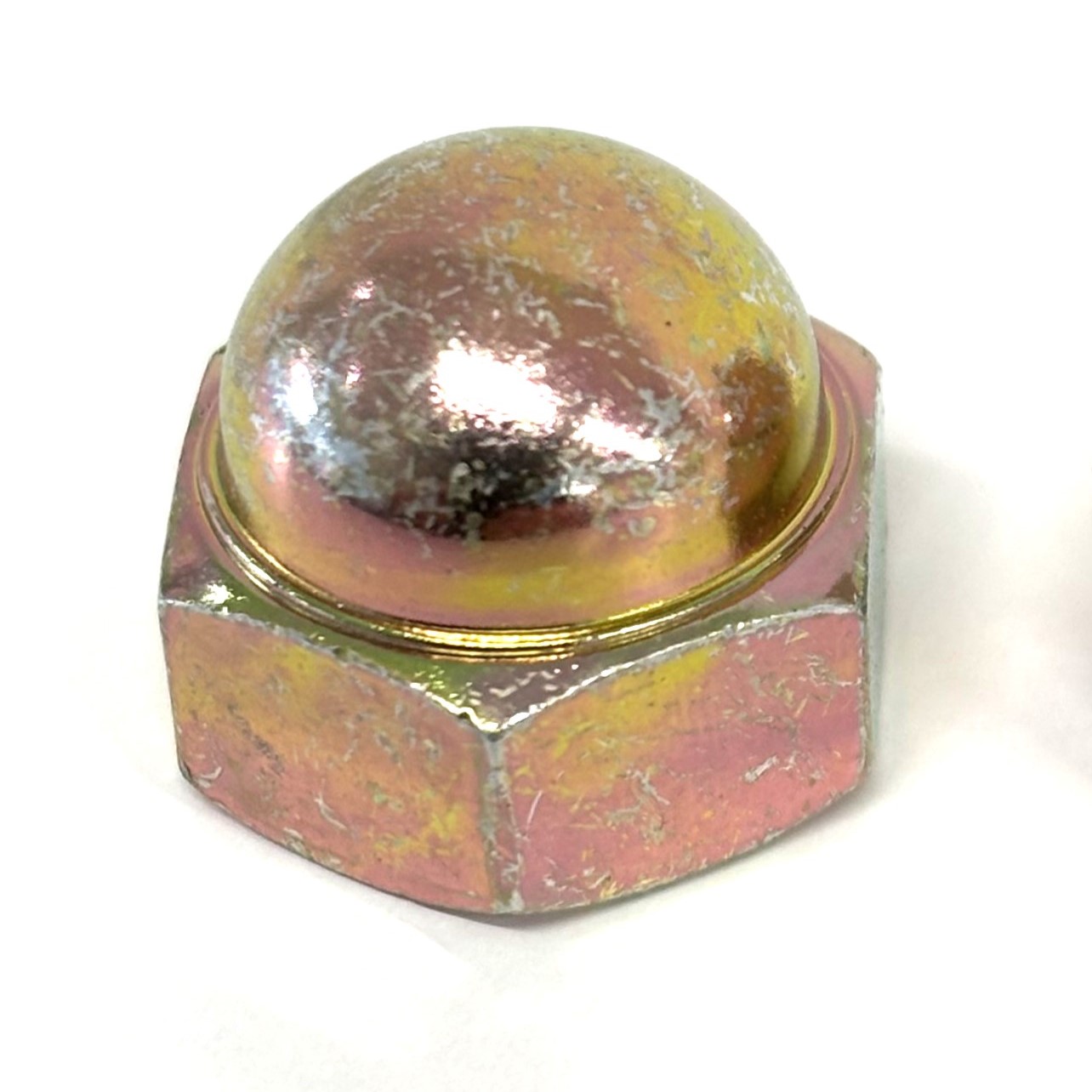

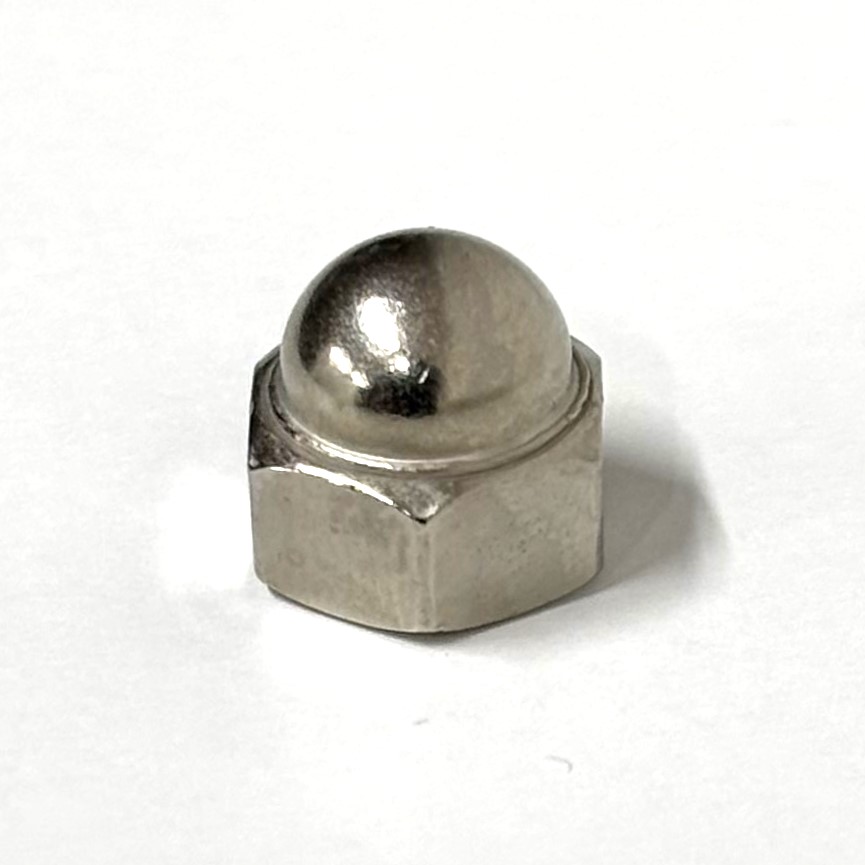

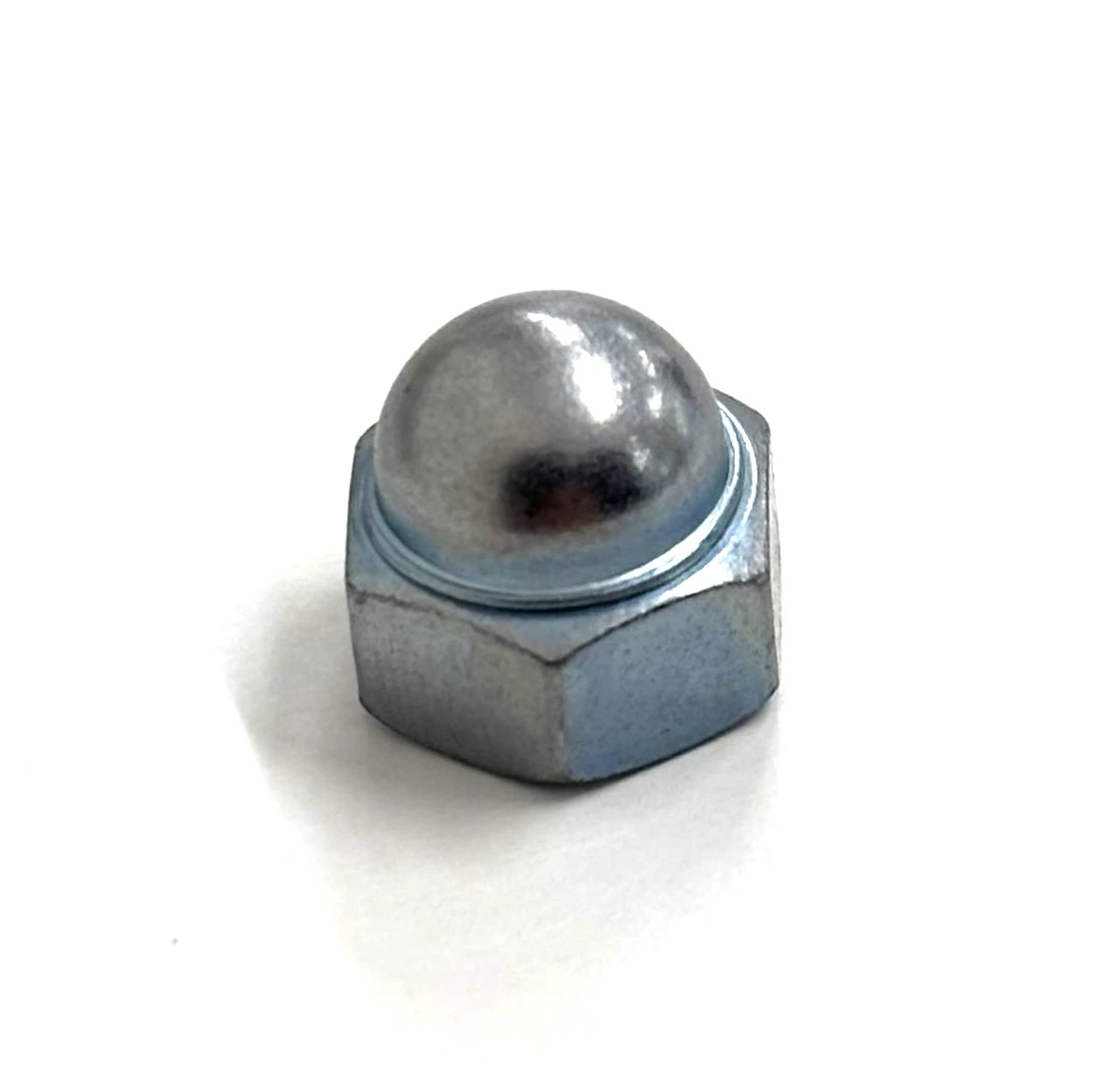

※メッキ各種取り扱い(三価白、ニッケル、クローム、ユニクロ等)
高NI合金めっき対応しました。詳細はコチラ
サイズ |
ピッチ |
セレーション |
寸法 |
M4 |
0.7 |
セレ付 |
7×5×8.0 |
M5 |
0.8 |
セレ無 |
8×5.5×9.0 |
M6 |
1.0 |
セレ付 |
10×6.0×10.5 |
M8 |
1.25 |
セレ付 |
12×7.5×13.0 |

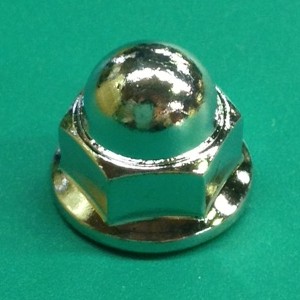

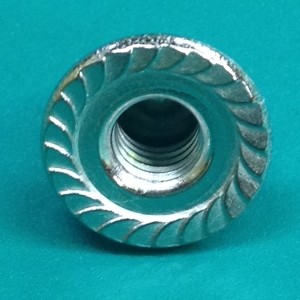

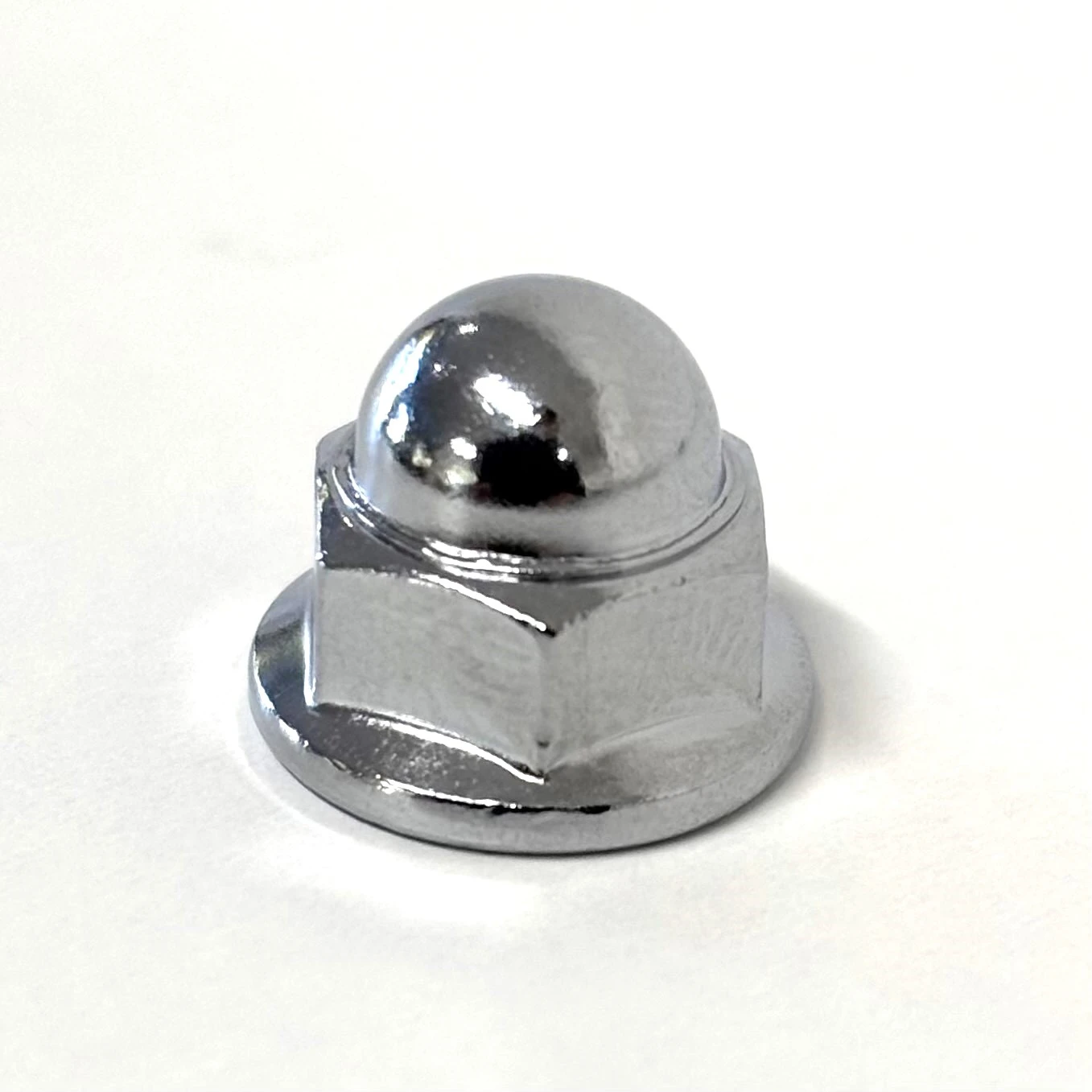

フランジセレーション付 |
